Бетонная подпорная стена в Воронеже

На участках с уклоном многие владельцы сталкиваются с неизбежной проблемой: нестабильность грунта, угроза эрозии и оползней, а также невозможность эффективного использования ценных квадратных метров. Эти трудности приводят к потере функциональности территории, снижению безопасности и постоянным заботам о сохранности ландшафта и построек.

Представьте, что ваш склон превращается в многоуровневый, идеально зонированный сад, где каждый ярус устойчив, безопасен и служит прекрасным фоном для вашей жизни, а террасы открывают новые возможности для отдыха и благоустройства.

Почему подпорная стена на участке с уклоном — это необходимость?

Участки с выраженным уклоном, живописные и часто востребованные из-за своих видовых характеристик, одновременно несут в себе ряд серьезных вызовов. Неконтролируемое движение грунта, вызываемое природными факторами, может привести к катастрофическим последствиям.

Эрозия и оползни: угроза безопасности и разрушения

Одна из главных «болей» владельцев участков на склонах — это эрозия и потенциальная угроза оползней. Под воздействием дождей, талых вод и ветра, незакрепленный грунт постепенно вымывается или сползает вниз, что приводит к следующему:

• Разрушению плодородного слоя: Сады и газоны страдают, растения не могут укорениться.
• Деформации фундаментов: Постройки, расположенные на склоне или у его подножия, подвергаются неравномерному давлению, что может вызвать трещины в стенах и проседание.
• Угрозе безопасности: Сползающие массы земли представляют прямую опасность для людей, животных и имущества.
• Потере площади: Участок фактически уменьшается в размерах, так как часть его становится нестабильной и непригодной для использования.

Неэффективное использование пространства: упущенные возможности

Наклонная поверхность существенно ограничивает функциональность участка. Попытки создать ровные площадки для отдыха, садовых дорожек, беседок или даже простой грядки сталкиваются с трудностями и дополнительными затратами. Без террасирования и использования подпорной стенки на участке невозможно реализовать большинство ландшафтных идей, а большая часть территории остается неиспользуемой или труднодоступной. Монолитная подпорная стена позволяет создать ровные террасы, значительно увеличивая полезную площадь и открывая простор для любых дизайнерских решений.

Виды бетонных подпорных стен: что выбрать для склона?

Не все стены одинаково подходят для участков с уклоном. Рассмотрим основные типы:

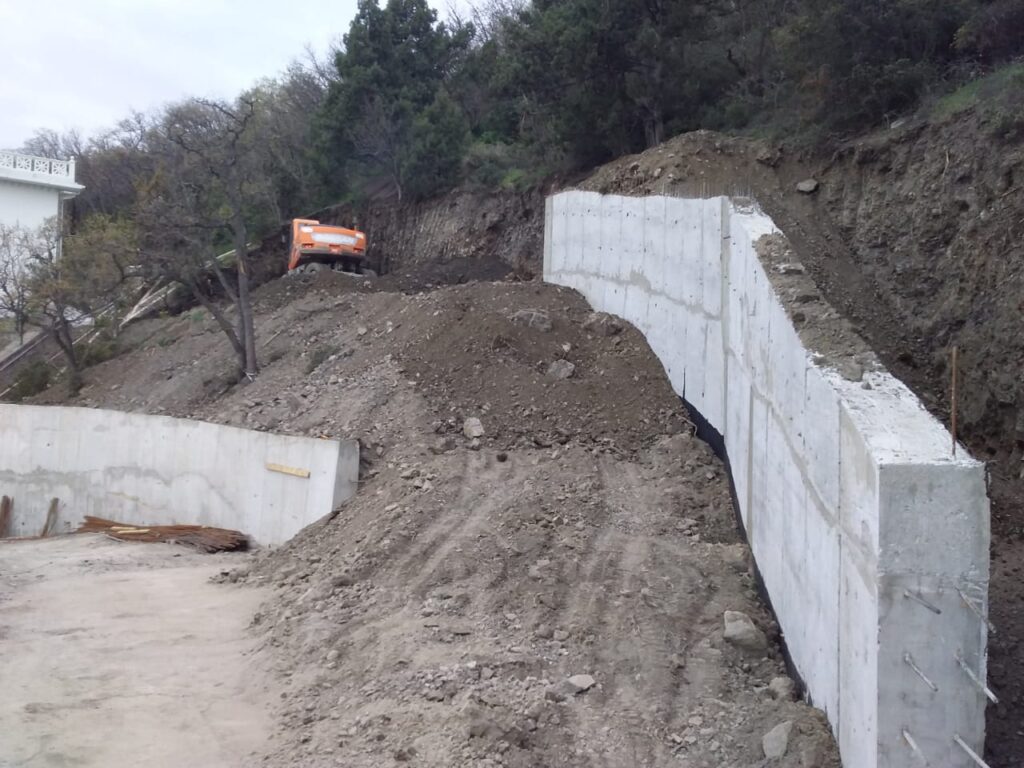

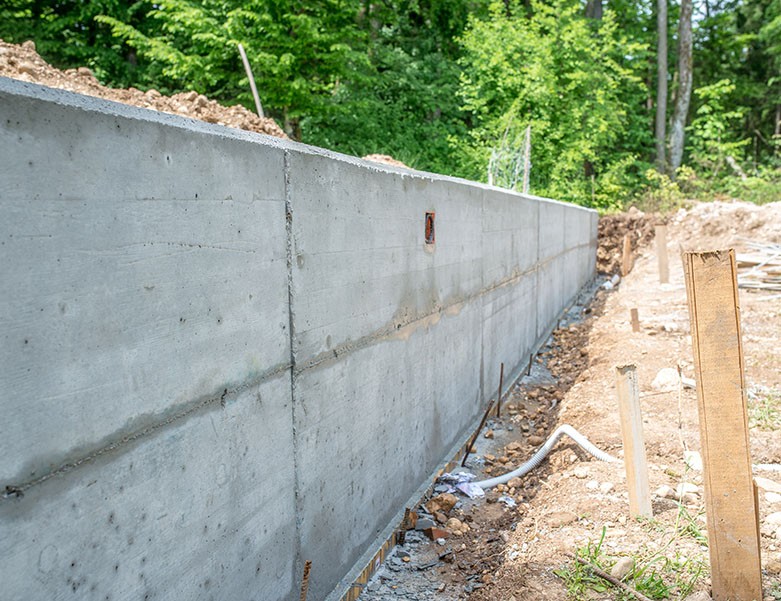

1. Прямые (стеновые) монолитные подпорные стены

Описание: Вертикальные или слегка наклоненные плиты из монолитного железобетона.
Условия применения: Склоны от 20° до 45°, высота от 1,5 до 8 м.

Преимущества:

• Высокая прочность (выдерживают нагрузку до 600 кН/м);
• Долговечность — служат 50+ лет;
• Эстетика — гладкая поверхность подходит для ландшафтного дизайна.

Недостатки:

• Требуют точного проекта и квалифицированных строителей;
• Высокая стоимость при больших высотах.

2. Ступенчатые (террасные) подпорные стенки

Описание: Стена с последовательными уступами, повторяющими рельеф склона.
Условия применения: Склоны от 25° до 50°, высота до 6 м.

Преимущества:

• Снижение нагрузки на каждую секцию;
• Экономичность — меньше бетона, чем для прямой стены;
• Интеграция с ландшафтом — создают террасы для сада или парковки.

Недостатки:

• Сложнее в проектировании;
• Требует регулярного осмотра швов между ступенями.

Проектирование бетонной подпорной стены: Основа надежности

Строительство подпорной стены из бетона — это не просто заливка цементного раствора. Это сложный инженерный процесс, начинающийся с тщательного проектирования. Ошибки на этом этапе могут привести к разрушению конструкции, поэтому важно не пренебрегать деталями.

Инженерно-геологические изыскания: ключ к пониманию грунта

Описание: Перед началом проектирования необходимо провести комплекс инженерно-геологических изысканий. Это включает бурение скважин, отбор проб грунта и лабораторные исследования для определения его физико-механических свойств: плотности, влажности, угла естественного откоса, несущей способности, глубины промерзания и уровня грунтовых вод.

Важность: Эти данные критически важны для расчета нагрузок, выбора типа фундамента и определения параметров армирования. Например, на пучинистых грунтах (глины, суглинки) требуется более глубокое заглубление фундамента, чтобы избежать воздействия сил морозного пучения. Незнание характеристик грунта — прямой путь к деформации и разрушению подпорной стены на участке.

Расчет нагрузок: всесторонний анализ

Описание: Проектирование бетонной подпорной стенки основывается на расчете всех возможных нагрузок, которые будут действовать на конструкцию.

• Давление грунта: Основная нагрузка, которую стена должна выдерживать. Рассчитывается исходя из типа грунта, его влажности и угла естественного откоса. Различают активное (со стороны удерживаемого грунта) и пассивное (со стороны неудерживаемого грунта) давление.
• Гидростатическое давление: Вода, скапливающаяся за стеной, значительно увеличивает давление на нее. Это одна из наиболее частых причин разрушения. Для предотвращения этого критически важна эффективная дренажная система.
• Внешние нагрузки: Включают вес зданий, расположенных выше стены, транспортные средства (если рядом проходит дорога), пешеходные нагрузки, снеговую нагрузку, а также временные нагрузки (например, складирование материалов).
• Сейсмичность: В регионах с сейсмической активностью необходимо учитывать динамические нагрузки, что потребует усиленного армирования и специальных конструктивных решений.

Выбор типа фундамента: основа стабильности

Описание: Фундамент — это база, на которой стоит вся подпорная стена. Его тип и параметры зависят от высоты стены, нагрузок и, главное, от несущей способности грунта.

• Ленточный фундамент: Самый распространенный тип для монолитных подпорных стен. Представляет собой сплошную железобетонную ленту, проходящую под всей стеной. Ширина и глубина зависят от расчетов. Для стен высотой до 1,5 м толщина основания фундамента обычно составляет не менее 0,4-0,5 м, а его глубина — не менее глубины промерзания грунта.
• Свайный фундамент: Используется на слабых, обводненных грунтах или при очень высоких стенах. Сваи передают нагрузку на более глубокие, устойчивые слои грунта.

Гидроизоляция и дренаж: критически важные аспекты

Описание: Эти элементы часто недооцениваются, но их отсутствие или некачественное выполнение — главная причина разрушения подпорных стен.

• Дренаж: Представляет собой систему, отводящую воду, скапливающуюся за подпорной стенкой. Обычно это перфорированная дренажная труба, уложенная на уровне фундамента, обсыпанная щебнем и завернутая в геотекстиль для предотвращения заиливания. Дренаж предотвращает образование гидростатического давления и вымывание грунта.
• Гидроизоляция: Применяется со стороны засыпки грунта для защиты тела стены от постоянного воздействия влаги. Это может быть битумная мастика, рулонные материалы или специальные мембраны. Гидроизоляция продлевает срок службы конструкции и предотвращает появление высолов на лицевой стороне.

Армирование: ключевой элемент прочности

Описание: Монолитная железобетонная подпорная стена обязана своей прочностью стальному арматурному каркасу, воспринимающему растягивающие нагрузки, возникающие от давления грунта.

Как использовать: Армирование рассчитывается индивидуально для каждого проекта, с учетом высоты, типа стены, нагрузок и марки бетона. Используется стальная арматура различных диаметров (обычно от 8 до 16 мм для основных стержней), связанная в пространственный каркас. Для вертикальных стержней чаще применяется арматура класса АIII (А400), для горизонтальных — АI (А240) или АIII. Шаг армирования (расстояние между стержнями) обычно составляет 150-250 мм. Все соединения выполняются вязальной проволокой, а не сваркой, для обеспечения подвижности при усадке бетона.

Расчет толщины и высоты стены: баланс экономии и прочности

Толщина подпорной стены зависит от ее высоты, давления грунта и типа конструкции. Нет универсальной формулы, все рассчитывается индивидуально.

Этапы строительства монолитной бетонной подпорной стены

Строительство подпорной стены — процесс многоэтапный, требующий строгого соблюдения технологии. От качества выполнения каждого этапа зависит долговечность и надежность всей конструкции.

1 этап: Подготовительные работы (разметка, земляные работы)

Описание: Перед началом любых земляных работ производится тщательная разметка контура будущей подпорной стены в соответствии с проектом. Это включает определение линии стены, отметок высот и местоположения фундамента. Затем проводятся земляные работы: выемка грунта под фундамент и, при необходимости, частичная выемка грунта со стороны будущего откоса для обеспечения рабочего пространства. Дно траншеи должно быть тщательно выровнено и уплотнено, а затем насыпана песчаная подушка толщиной 10-20 см, которая также утрамбовывается и проливается водой.

Как использовать, условия: Используйте теодолит или нивелир для точной разметки. Убедитесь, что дно траншеи находится ниже глубины промерзания грунта для данного региона.

Реальные примеры: Для региона средней полосы России глубина промерзания может составлять 1,2-1,5 м. Фундамент должен быть заглублен минимум на 20-30 см ниже этой отметки.

2 этап: Устройство фундамента

Описание: Фундамент — это основа, на которой будет стоять монолитная подпорная стена. После подготовки основания выполняется укладка арматурного каркаса фундамента (нижняя арматурная сетка, пространственный каркас). Затем монтируется опалубка для фундамента. После тщательной проверки горизонтальности и вертикальности опалубки производится заливка бетона.

Преимущества: Надежный фундамент обеспечивает равномерное распределение нагрузки от стены на грунт, предотвращая проседание и перекосы.

Ограничения: Требует точного армирования и правильного выбора марки бетона.

Личный опыт: «На нашем объекте мы использовали бетон марки М250 (B20) для фундамента, а арматуру диаметром 12 мм с шагом 20 см. Очень важно уделить внимание уплотнению бетона вибратором, чтобы избежать пустот и каверн.»

3 этап: Монтаж опалубки для тела стены

Описание: После набора прочности бетоном фундамента (обычно через 3-7 дней, в зависимости от температуры и марки бетона) приступают к монтажу опалубки для вертикальной части подпорной железобетонной стены. Опалубка должна быть прочной, герметичной и точно соответствовать проектным размерам. Используются фанерные щиты, металлические или деревянные щиты. Обязательна установка стяжных винтов и распорок для предотвращения деформации опалубки под давлением бетона.

Преимущества: Качественная опалубка обеспечивает идеальную геометрию и гладкую поверхность стены.

Ограничения: Требует навыков и опыта монтажа, а также использования качественных материалов.

4 этап: Армирование тела стены

Описание: Внутри опалубки устанавливается арматурный каркас вертикальной части подпорной стены. Он состоит из вертикальных и горизонтальных стержней, связанных между собой вязальной проволокой. Важно соблюдать проектный шаг и защитный слой бетона (расстояние от арматуры до внешней поверхности стены), который обычно составляет 20-30 мм. Для этого используются специальные пластиковые фиксаторы.

Как использовать: Арматура должна быть очищена от ржавчины и грязи. Убедитесь, что арматурные стержни жестко связаны и не сместятся во время бетонирования.
Конкретные цифры: Для стен высотой до 3 метров чаще используется арматура диаметром 10-14 мм с шагом 200 мм.

5 этап: Бетонирование

Описание: Самый ответственный этап. Бетон подается в опалубку равномерно, слоями (не более 50 см за один раз), с обязательным уплотнением глубинным вибратором. Это позволяет удалить воздух из бетонной смеси, предотвратить образование пустот и увеличить прочность конструкции. Заливка должна быть непрерывной в пределах одного яруса или всей стены, чтобы избежать «холодных швов». Марка бетона для подпорных стен должна быть не ниже М250 (B20) и обладать хорошей морозостойкостью и водонепроницаемостью (F150, W6).

Преимущества: Правильно выполненное бетонирование гарантирует прочность и долговечность подпорной стены.

Ограничения: Требует быстрой и слаженной работы, а также контроля качества бетона.

6 этап: Уход за бетоном

Описание: После заливки бетону необходимо обеспечить правильные условия для набора прочности. В течение первых 7-14 дней (в зависимости от температуры окружающей среды) бетон необходимо регулярно увлажнять, накрывать пленкой или брезентом для предотвращения быстрого высыхания и растрескивания. При низких температурах (ниже +5°C) необходимо принимать меры для прогрева бетона.

Личный опыт использования: «Летом, когда температура достигала +30°C, мы проливали свежезалитую бетонную подпорную стену водой каждые 3-4 часа в течение недели, а сверху накрывали плотной пленкой. Это помогло избежать поверхностных трещин.»

7 этап: Демонтаж опалубки

Описание: Опалубка снимается после того, как бетон наберет достаточную распалубочную прочность. Сроки зависят от марки бетона и температуры, но обычно это 3-7 дней для вертикальных поверхностей и 14-28 дней для несущих горизонтальных элементов. Демонтаж должен производиться аккуратно, чтобы не повредить поверхность бетона.

8 этап: Устройство дренажа и обратной засыпки

Описание: Это один из важнейших этапов для долговечности подпорной стены. Со стороны засыпаемого грунта на бетонную стену наносится гидроизоляция. Затем укладывается перфорированная дренажная труба (например, гофрированная труба из ПВХ диаметром 110 мм) на уровне фундамента, обернутая геотекстилем. Труба обсыпается слоем щебня или гравия (фракция 20-40 мм), который также оборачивается геотекстилем, чтобы предотвратить заиливание дренажной системы. Далее выполняется обратная засыпка — послойное уплотнение грунта, причем первые слои уплотняются щебнем или крупным песком для обеспечения дополнительного дренажа.

Преимущества: Эффективный дренаж и гидроизоляция предотвращают скопление воды за стеной, снижают давление и продлевают срок службы конструкции. Отсутствие этих элементов может привести к быстрому разрушению подпорной стены на участке.

9 этап: Финишная отделка

Описание: После завершения основных строительных работ можно приступать к финишной отделке бетонной подпорной стенки. Это может быть облицовка камнем, плиткой, нанесение декоративной штукатурки, покраска или озеленение. Выбор отделки зависит от общего ландшафтного дизайна и архитектурного стиля дома.

Как использовать: Используйте морозостойкие и влагостойкие материалы, чтобы отделка прослужила долго.

Практические аспекты и распространенные ошибки

Даже самая прочная бетонная подпорная стена может быть скомпрометирована из-за ошибок на этапе проектирования или строительства.

• Недооценка давления грунта: Частая ошибка — неверный расчет или игнорирование истинного давления грунта, особенно в условиях повышенной влажности. Это приводит к недостаточному армированию и, как следствие, к деформации или разрушению стены.
• Отсутствие или некачественный дренаж: Вода за стеной — ее главный враг. Отсутствие дренажной системы приведет к накоплению гидростатического давления, которое может превысить расчетное сопротивление стены, особенно в период проливных дождей или таяния снега. Это основная причина разрушений подпорных стен.
• Использование некачественного бетона или арматуры: Экономия на материалах недопустима. Бетон должен соответствовать проектной марке по прочности, морозостойкости и водонепроницаемости. Арматура — необходимого диаметра и класса. Некачественные материалы значительно снижают несущую способность всей конструкции.
• Нарушение технологии бетонирования: Неправильное уплотнение бетона вибратором приводит к образованию воздушных пустот, что снижает прочность и водонепроницаемость. «Холодные швы» (перерывы в бетонировании без использования специальных мер) также являются слабыми местами.
• Неправильный уход за бетоном: Отсутствие увлажнения в жаркую погоду или защита от мороза в холодную приведет к неравномерному набору прочности, образованию трещин и снижению долговечности.

Преимущества бетонных подпорных стен

Выбор монолитной подпорной стены из бетона или подпорной железобетонной стены для укрепления участка с уклоном обусловлен рядом неоспоримых преимуществ:

• Долговечность и прочность: Бетонные подпорные стены рассчитаны на десятилетия службы (50-100 лет и более) при правильном проектировании и строительстве. Они выдерживают значительные нагрузки и устойчивы к воздействию агрессивных сред, влаги, перепадов температур.
• Универсальность и адаптивность: Бетон позволяет создавать конструкции любой формы и размера, адаптированные под конкретные условия участка и дизайнерские задумки. Это могут быть как прямые, так и изогнутые стены, различные по высоте и толщине.
• Минимальный уход: После строительства и ввода в эксплуатацию бетонные подпорные стены практически не требуют специального ухода, кроме периодического контроля состояния дренажной системы.
• Эстетическая гибкость: Хотя сам по себе бетон выглядит достаточно утилитарно, его легко облицевать любыми отделочными материалами — натуральным или искусственным камнем, клинкерной плиткой, декоративной штукатуркой, что позволяет идеально вписать подпорные стены в любой ландшафтный дизайн.
• Эффективное использование пространства: Главная функция — создание ровных, функциональных террас, которые значительно увеличивают полезную площадь участка.

Сравнительный анализ (бетон и другие материалы)

Хотя существует множество материалов для строительства подпорных стен (габионы, дерево, кирпич, природный камень), бетонная подпорная стена на участке с уклоном выделяется на их фоне своей универсальностью и надежностью:

• Габионы: Экологичны, обеспечивают хороший дренаж, но могут быть менее эстетичны и менее прочны при очень высоких нагрузках.
• Дерево: Экономично, но недолговечно (10-15 лет даже при обработке), подвержено гниению и разрушению насекомыми.
• Кирпич/камень: Эстетичны, но требуют очень прочного фундамента и квалифицированной кладки, ограничены по высоте и не так прочны на изгиб, как железобетон.
• Бетон: Сочетает в себе прочность, долговечность, возможность создания сложных форм и относительную экономичность в долгосрочной перспективе, особенно для высоких и нагруженных конструкций.

Строительство подпорной стены на участке с уклоном — это инвестиция в безопасность, функциональность и эстетику вашей собственности. Правильно спроектированная и качественно построенная бетонная подпорная стена или подпорная железобетонная стена решит множество проблем, превратив сложный рельеф в преимущество. От инженерно-геологических изысканий и точного расчета нагрузок до выбора типа фундамента, армирования и устройства дренажа — каждый этап имеет решающее значение. Выбирая строительство подпорной стены из бетона, вы получаете долговечное, надежное и универсальное решение, которое будет служить вам долгие годы, обеспечивая стабильность и красоту вашего участка.
