Фундамент весов

Сделаем любой фундамент для весов, для расчета стоимости присылайте проект!

Фундамент весов должен обеспечивать стабильную опору для датчиков, минимальные неравномерные осадки и защиту от влияния грунтовых и климатических факторов; правильный выбор типа и конструкции влияет на точность измерений и долговечность оборудования.

Фундамент весов: ключевые типы и отличия

Различия между фундаментами определяются назначением весовой системы, механикой передаваемых нагрузок и условиями площадки. В практическом выборе учитывают: вид нагрузки (статическая против динамической), ожидаемую суммарную массу и точечную нагрузку на опоры, требования к уровню и допускам, глубину промерзания, состояние грунта и доступность строительной техники. Ниже — краткая сводка по ключевым признакам и ограничивающим факторам.

Критерий	Автомобильные весы	Складские/мелкоформатные весы
Тип нагрузки	Большие концентрированные и динамические нагрузки от осей	Равномерно распределённые или локальные статические нагрузки
Требования к жёсткости	Высокая жёсткость, минимальные прогибы и равномерность деформаций	Умеренная жёсткость, важна плоскостность и отсутствие локальных провалов
Глубина работ	Глубокие фундаменты или усиленные плиты (в зависимости от грунта)	Поверхностные плиты или встроенные питы малой глубины
Монтаж и доступ	Необходим подход для техники, рампы, прочные подъезды	Интеграция в пол цеха или бюджетные наклонные подъёмы

Типы по назначению: автомобильные и складские

Автомобильные весы требуют фундамента, рассчитанного на осевые нагрузки, ударные и циклические воздействия. На практике это означает усиленные плиты или ростверки с учётом распределения нагрузки по рамам платформы и возможных многосекционных схем. Для лёгкой установки датчиков применяют выравнивающие блоки из бетона с точно выдержанной геометрией и местами установки контрольных анкеров. Допустимые неравномерные осадки для точной работы обычно ограничены долями миллиметра на метр длины опорной зоны; при проектировании закладывают запас прочности и меры против просадки.

Складские и мелкоформатные весы ориентированы на меньшие нагрузки и чаще монтируются в уровне пола (встроенные) или на поверхностные плиты. Для них приоритет — плоскостность поверхности, доступ к весовым элементам для обслуживания и защита от влажности или химических воздействий. Плиты под складские весы обычно тоньше и требуют менее дорогостоящих мероприятий по укреплению грунта, но требуют контроля по точности заливки и выверке положения датчиков.

Классификация по способу монтажа: котлованный, безкотловой, свайный, сборный

Выбор способа монтажа определяется несущей способностью грунта, глубиной промерзания, бюджетом и требованиями по срокам. Ниже — практическая характеристика каждого способа и критерии применения.

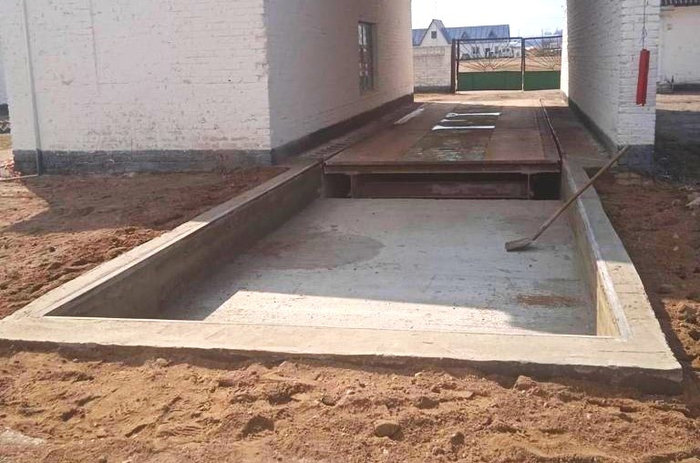

• Котлованный (встроенный) Предполагает выемку грунта под бетонную монолитную плиту или отдельные опорные блоки. Применяют при устойчивых грунтах или когда требуется низкий уровень поверхности. Плюсы: надёжная жёсткая опора, хорошая защита от смещений. Минусы: более дорогая и трудоёмкая земляная часть, необходимость дренажа и ограждений котлована. Рекомендуется при точных автомобильных и встраиваемых складских решениях.

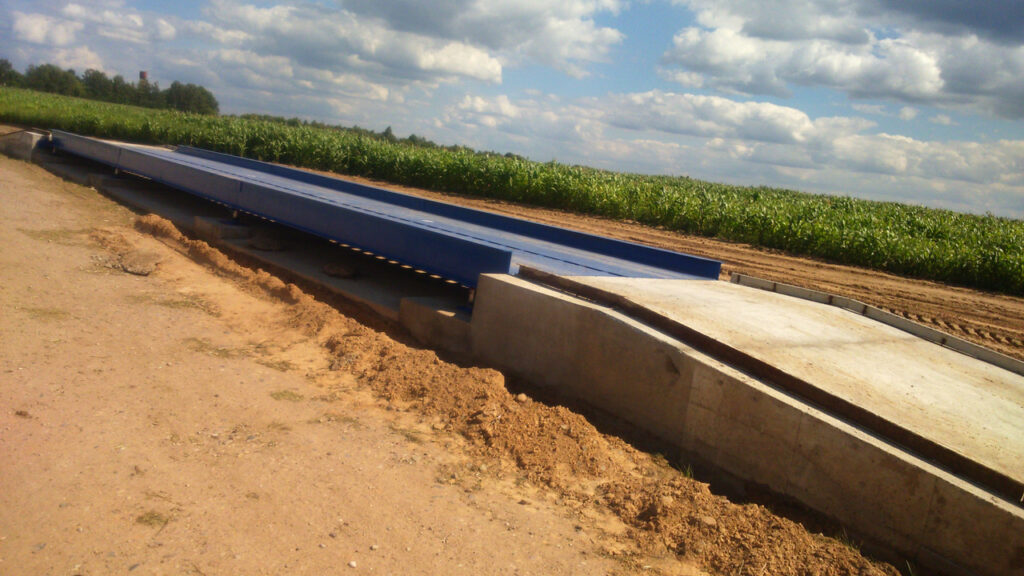

• Бескотловой (поверхностный)Фундамент выполняется в уровне существующего профиля земли — плита или отдельные подушки. Быстрый монтаж, меньше земляных работ, подходит при хорошем выравнивании площадки. Ограничение — необходимость подъемных рамп для автомобильных весов и повышенные требования к выравниванию и виброизоляции. Подходит для краткосрочных или мобильных установок, а также для складских систем с ровным полом.
• Свайный используется при слабых, пучинистых или глубоких грунтах. Нагрузка передаётся на несущие горизонты через сваи и ростверк. Плюсы: минимальная усадка, возможность работы на воде и торфе. Минусы: выше стоимость и требования к геотехнике; возможна необходимость точной привязки ростверка к весовой системе.
• Сборный (панельный)Заводские панели или железобетонные блоки монтируются на подготовленную площадку. Ускоряет сроки, снижает трудозатраты на месте. Ограничения: стыки между элементами требуют точной подгонки и заполнения, возможны проблемы с жёсткостью при больших сосредоточенных нагрузках. Применим при повторяющихся типовых проектах и при благоприятных грунтовых условиях.

Выбор способа монтажа нужно согласовывать с результатами геотехнической разведки: неверный тип фундамента приводит к повышенной погрешности измерений и удорожанию ремонта.

Требования к грунту и подготовка площадки

Перед началом работ по устройству фундамента необходимо обеспечить оценку несущей способности, характер грунтовых деформаций и гидрогеологических условий. Неправильно подготовленная площадка приводит к перекосам платформы, ошибкам взвешивания и ускоренному износу оборудования.

Геотехническая разведка и аналитика

Необходимые геотехнические данные и последовательность работ:

• Бурение разведочных скважин с описанием залегания слоёв и отбором образцов для лабораторных испытаний (минимум 2—3 скважины для площадки типовых размеров, с увеличением числа при неоднородном рельефе).
• Полосные/точечные измерения уровня грунтовых вод в разные сезоны; определение динамики повышения уровня при дождевых и паводковых ситуациях.
• Лабораторные испытания: определение гранулометрического состава, пределы текучести и пластичности, модуль упругости, плотность, коэффициент фильтрации, определение степени уплотнения.
• Анализ на морозопроницаемость и наличие органического слоя или торфа в пределах фундамента.

Результат разведки должен содержать расчёт допустимой давление на грунт (несущая способность), прогноз осадок при проектируемых нагрузках и рекомендации по типу основания (плита, свайный ростверк, подпорные меры).

Ключевой практический итог разведки — однозначное значение расчетной несущей способности и оценка ожидаемых осадок для заданной схемы нагрузки.

Дренаж, выравнивание и защита от промерзания

Технологические мероприятия по подготовке площадки направлены на обеспечение стабильных условий работы фундамента в течение всего срока эксплуатации:

1. Дренаж. Устройство поверхностного уклона от фундамента (0,5—2 %), лотков и при необходимости кольцевого дренажа с отводом воды на безопасную отметку. Под фундаментом — дренирующие слои из крупного щебня/дренажного слоя и геотекстиля, при высокой ГВ — устройства дренажных колодцев.
2. Выравнивание и уплотнение. Снятие органического слоя; заполнение котлована заполнителем (песок или щебень) слоями 200—300 мм с послойным уплотнением до проектной плотности.
3. Защита от промерзания. В районах с морозным пучением рекомендуется: либо заложение подошвы фундамента ниже глубины промерзания, либо применение «плавающей» плиты на уплотнённом, хорошо дренированном основании с теплоизоляцией (плиты ППС, экструзионный пенополистирол) по периметру для снижения градиента морозного пучения.
4. Изоляция слабых слоёв. При наличии органики или торфа — выемка и замена на инженерный грунт или применение свай/ростверка.

Практические требования к слою основания: минимальная толщина дренирующего слоя 150—300 мм; коэффициент фильтрации менее, чем у подстилающих слабых слоёв; уплотнение до проектной плотности. Дренажная система должна быть доступна для обслуживания.

Проектирование и расчёт фундамента для весов

Проектирование следует вести с привязкой к типу весов, схеме опирания датчиков и характеру нагрузок. Основная задача — обеспечить допустимую осадку, минимальные относительные деформации между опорными местами и устойчивую работу тензодатчиков.

Этапы проектирования:

• Определение входных нагрузок: собственный вес конструкции, нормативная и расчетная статическая нагрузка (оси, колесные нагрузки для автомобильных весов), динамические коэффициенты и сосредоточенные реакции в местах опирания на тензодатчики.
• Получение из геотехнического отчёта несущей способности и модуля упругости грунта.
• Выбор схемы фундамента: монолитная плита, ребристая плита, ростверк на сваях. Выбор определяется глубиной залегания прочных пород, величиной ожидаемых осадок и требованиями к относительной жёсткости между опорными точками.

Нагрузки, распределение и запас прочности

Нагрузки представляют собой комбинацию статических и динамических воздействий. Практические рекомендации по учёту нагрузок:

• Для автомобильных весов учитывать максимальные осевые и колесные нагрузки согласно техзаданию и нормативам по автотранспорту; применять динамический коэффициент 1,1—1,25 при высоких скоростях или возможных ударных нагрузках.
• Для складских и мелкоформатных систем учитывать локальные сосредоточенные нагрузки от штабелеров и стеллажей; предусмотреть равномерное распределение по платформе или защиту от точечных перегрузок.
• Запас прочности по несущей способности грунта принимать не менее 2,5, для временных нагрузок и критических объектов — до 3,0.
• Осадки рассчитывать с учётом предельных значений: ориентировочно общий допустимый прогиб фундамента для точности взвешивания должен быть минимален и согласован с метрологическими требованиями (см. требования к допускам в техническом задании).

Размеры, деформации, допуски и совместимость с весоизмерительной техникой

Практические критерии проектирования геометрии и допусков:

• Геометрия фундамента должна соответствовать монтажным схемам производителя весовой платформы: размеры анкерных закладных, посадочных гнёзд для тензодатчиков и проходов для кабелей должны совпадать с чертежами, допуски на расположение анкерных болтов ±5 мм типично.
• Совместимость опорных поверхностей: опорные плиты под тензодатчик должны обеспечивать равномерный контакт без напряжённых точек.
• Ограничение относительной деформации между соседними опорами.
• Учет термических деформаций: для больших плит предусматривать температурные швы и компенсационные зазоры, избегать передачи значительных температурных перемещений на опорные узлы датчиков.
• Контуры доступа и обслуживание: проект должен предусматривать доступ к креплениям датчиков, кабельные каналы и гнёзда для контроля без демонтажа конструкции.

Контроль на стадии проекта и при строительстве: проверка плоскостности и уровней после заливки, измерения осадок в процессе устройства отсыпки, проверка положения закладных и прогонов до монтажа весовой платформы.

Нагрузки, распределение и запас прочности

При проектировании фундамента для весов необходимо учитывать все виды воздействий: статические (собственный вес платформы, постоянные нагрузки), концентрированные (опорные реакции от осей транспортных средств или грузов на отдельных точках), динамические и ударные (при заезде, торможении, дорожных неровностях), боковые и температурные усилия. Нельзя ограничиваться только суммарной нагрузкой: критичны локальные перегрузки на опорные точки и неравномерное распределение массы.

• Определение расчетной нагрузки: принять максимальную эксплуатационную массу + коэффициент динамичности (обычно 1,05—1,2 для стационарных условий; до 1,3—1,5 при ожидаемых ударах и интенсивном движении). Конкретный коэффициент согласуется с поставщиком весов и геотехникой площадки.
• Распределение на опоры: расчёт производится по схемам конкретной платформы — точечные опоры, линии опирания или несущие балки. При многосекционной платформе важно обеспечить равномерную нагрузку на каждую секцию, чтобы не возникало перегрузок отдельных датчиков.
• Дополнительные усилия: учитывать тормозные и боковые компоненты при проектировании анкеров, плит и ребер, особенно для автомобильных весов с наклонными заездами.

Запас прочности задаётся с учётом вероятности ошибок в оценке нагрузок и в условиях эксплуатации.

Практические рекомендации:

• конструктивный запас прочности для несущих элементов фундамента — 1,5—2,0 по отношению к расчётным усилиям для обычных объектов; при повышенной ответственности или сложных условиях грунта — до 2,5;
• при расчёте несущей способности грунта применять коэффициенты надежности по грунту, исходя из результатов геотехнической разведки;
• для анкеров и креплений предусматривать запас по прочности и по вырыву, ориентировочно 1,5—2,0 от расчетных значений.

Неправильное распределение нагрузок или заниженный запас прочности приводит к неравномерным усадкам, смещению опор и потере точности взвешивания; в проекте фундамента эти риски устраняют расчётом усилий, проверкой на локальные перегрузки и ограничением деформаций (см. следующий раздел).

Размеры, деформации, допуски и совместимость с весоизмерительной техникой

Размеры и допуски фундамента должны обеспечивать рабочие условия для весоизмерительной системы и соответствовать данным производителя платформы и датчиков.

Практические требования к совместимости:

• опорные поверхности должны быть изготовлены или обработаны в соответствии с монтажной схемой производителей датчиков (плоскость, шероховатость, отверстия под анкеры и закладные);
• демпфирующие прокладки и монтажные площадки устанавливать согласно инструкции, чтобы исключить влияние вибраций и температурных расширений на показания;
• допуски на монтаж болтов и шпонок контролировать при установке платформы: люфты и перекосы приводят к систематическим погрешностям.

Если требования по допускам не соблюдаются, точность измерений падает и возрастает риск перерасхода на последующий ремонт: при проектировании следует привязывать геометрию фундамента к монтажной документации весов и фиксировать допуски в ТЗ.

Материалы и конструктивные решения

Выбор материалов и конструктивного подхода зависит от типа весов, условий эксплуатации и сроков строительства. Набор типичных решений и требований:

Элемент	Рекомендуемые материалы/характеристики	Замечания
Бетон плиты/фундамента	Класс B25—B30 (M350—M400), морозостойкость и водонепроницаемость по климату участка	Обеспечивать равномерное уплотнение и уход за бетоном при наборе прочности
Армирование	Сталь AIII (A500) или аналог; сетка 100×100—150×150 мм; минимальный защитный слой 30—50 мм	Расчёт по проекту; усиление под опорными зонами и в местах анкерования
Анкеры и крепеж	Класс прочности не ниже 5.8—8.8 для болтов; материалы с коррозионной защитой	Глубина анкеровки и тип — по рекомендациям изготовителя весов
Сборные элементы	Железобетонные панели, заводские основания	Ускоряют монтаж, требования к точности производства и установке выше; стыки герметизировать
Защита от коррозии и гидроизоляция	Цементно-полимерные покрытия, битумные мастики, проникающая гидроизоляция; эпоксидная или цинковая защита для метала	При наличии агрессивных сред выбирать стойкие материалы и защиты

Конструктивные варианты:

• монолитная плита — предпочтительна при нормальных сроках и возможности организовать качественную опалубку и уход за бетоном; обеспечивает хорошую жёсткость и минимальные деформации;
• сборный фундамент (панели) — целесообразен при ограниченных сроках или труднодоступной площадке; требует точной геометрии и качественного соединения швов;
• свайное или свайно-ростверковое решение — применяется на слабых грунтах; ростверк должен обеспечивать нужную жёсткость и выравнивание опор под весовую платформу.

Конкретные марки материалов и конструктивные детали согласовывать с проектной документацией и инструкциями производителя весов.

Бетон, марка, армирование и технологические требования

Для фундаментов весов обычно применяют тяжелый конструкционный бетон марки не ниже B25 (M350); при повышенных эксплуатационных нагрузках или агрессивных условиях рекомендуется B30 (M400). Требования по морозостойкости — F150—F200 в региональных зонах с интенсивным промерзанием; водонепроницаемость W4—W8 в зависимости от уровня грунтовых вод и воздействия агрессивных сред.

Арматура: продольная рабочая — класс A400—A500, поперечная (стяжки, хомуты) — периодическая арматура того же класса. Минимальный защитный слой бетона (между поверхностью и арматурой) для наземных фундаментов — 30—50 мм; для фундаментов в агрессивной среде — 50 мм и более. Узлы под опоры датчиков (пьезо- или тензодатчики) выполняют как отдельные армированные «пьедесталы» с усилением по периметру и дополнительными ребрами жесткости.

Сборные элементы и заводские панели: преимущества и ограничения

Преимущества сборных решений:

• Сокращение срока строительства за счёт заводского изготовления и минимизации целей на объекте.
• Управляемое качество бетона и арматуры; снижение зависимости от погодных условий при заливке.
• Возможность монтажа в условиях ограниченного доступа для бетонировочных работ.

Ограничения и риски:

• Стыки между панелями могут влиять на равномерность распределения нагрузки и внести погрешности в показания, если сопряжения выполнены без жестких замков и точной подгонки.
• Транспортная и грузоподъёмная логистика ограничивает размеры секций; крупные весовые мосты требуют сложной поэтапной стыковки.
• Необходимость точной подготовки опорной поверхности и применении компенсаторов/прокладок для выверки уровней; без этого возможны локальные прогибы и перераспределение нагрузок.
• Ограниченная возможность внесения изменений на объекте — корректировки геометрии и встраиваемых закладных сложнее и дороже, чем при монолитном варианте.

Критерий	Сборные элементы	Монолит
Сроки	Краткие на объекте	Дольше из‑за заливки и выдержки
Качество бетона	Контролируемое	Зависит от условий на месте
Точность сопряжений	Требует выверки	Единая поверхность
Влияние на точность весов	Риск локальных погрешностей	Меньше, при правильном исполнении

Выводы: сборные панели целесообразны при ограниченных сроках и нормальной геометрии опорной площади, но для высокоточных и юридически значимых весов предпочтительнее монолитное исполнение либо создание фабричных секций с системой жестких замков и компенсаторов для корректной передачи нагрузок.

Гидроизоляция, антикоррозийная защита и покрытия

Гидроизоляция и защита металла должны закладываться на этапе проектирования, с учётом уровня грунтовых вод, сезонности и агрессивности среды.

• Вертикальная гидроизоляция фундамента: битумные мастики или рулонные материалы в два слоя на подготовленную поверхность; в зонах с высоким УГВ — рулонные гидроизоляции плюс наружный дренаж.
• Кристаллические добавки в бетон или интегральные гидроизоляционные добавки при необходимости уменьшить проницаемость конструкции.
• Покрытия верхней поверхности: полиуретановые или эпоксидные составы для защиты от истирания, масла и реагентов; при открытом доступе использовать составы с антискользящим наполнителем на проезжей части.
• Антикоррозийная защита закладных и металлических элементов: горячее цинкование или двухслойная система «грунт + эмаль/эпоксид» в зависимости от агрессивности среды; болтовые соединения — с защитой от электрохимической коррозии и уплотнительными прокладками.
• Уплотнения и швы: применяют эластичные герметики (полиуретановые/силоксановые) для компенсации температурных и осадочных деформаций; шовные профили с водонепроницаемыми вкладышами в местах примыкания к дорожному покрытию.

Защита датчиков и кабелей: герметичные гильзы, кабельные вводы с защитой от механических нагрузок и влаги (минимум IP68 для кабелей в местах, подверженных затоплению). План обслуживания должен предусматривать регулярную проверку состояния покрытий и швов каждые 1—3 года в зависимости от условий эксплуатации.

Монтаж: пошаговый план работ

Шаг 1. Документы и подготовка площадки. Получение проектной документации, согласование разбивочных осей и отметок, установка геодезических реперов. Организация подъезда, площадки для хранения материалов и техники.

Шаг 2. Геодезическая разбивка и контроль котлована. Разметка по проекту, ориентиры для уровня верха фундамента. Выполнение котлована с контролем глубин и уклонов; защита откосов и меры безопасности.

Шаг 3. Подготовка основания. Устройство песчаной/песчано-гравийной подушки с уплотнением до требуемой плотности, при необходимости — геотекстиль и дренаж. Толщина подушки зависит от проекта (обычно 150—300 мм).

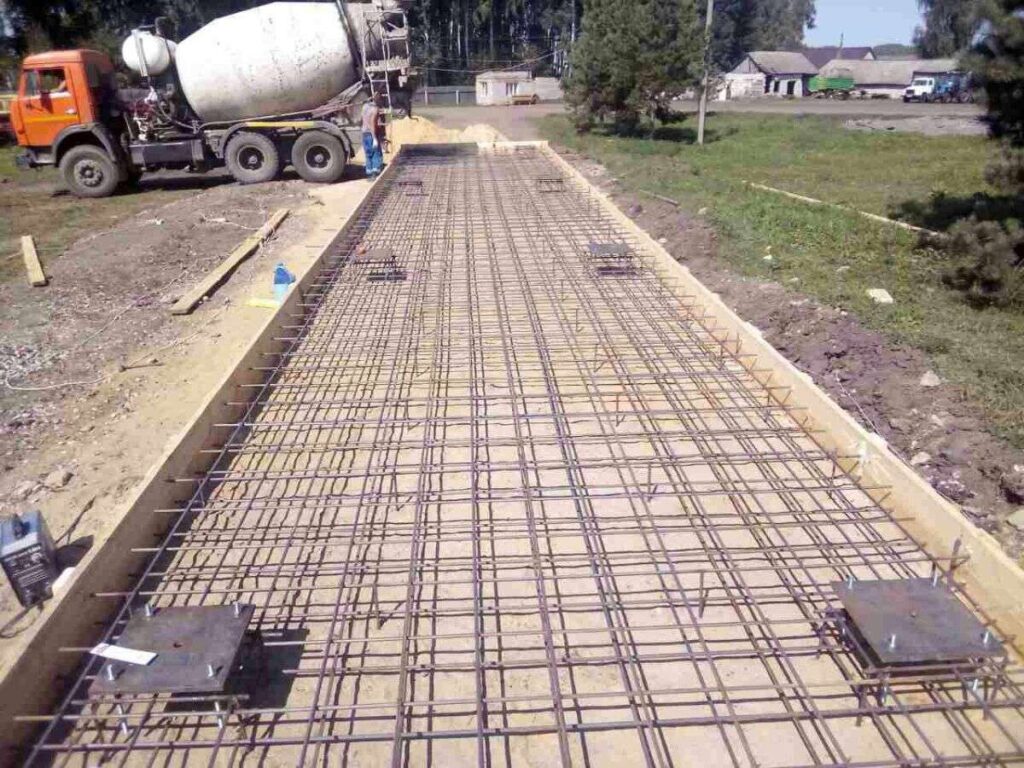

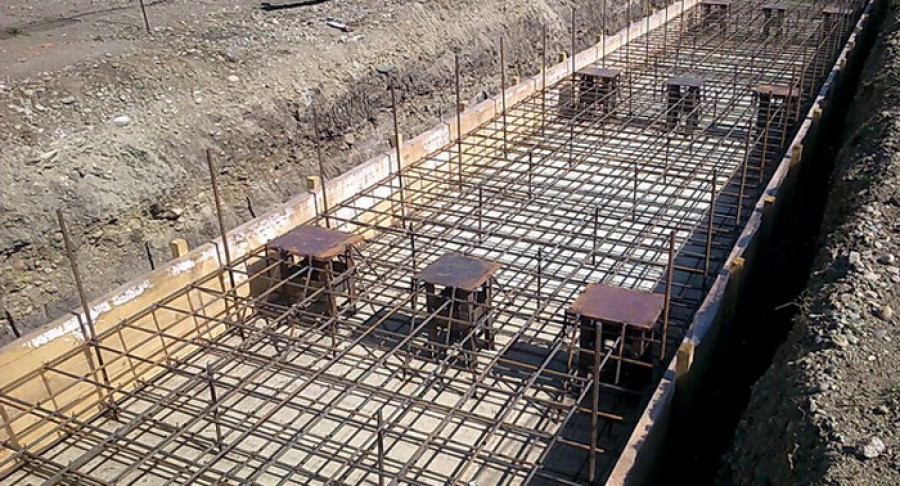

Шаг 4. Опалубка, арматура и закладные. Сборка опалубки с учётом допусков, установка арматурного каркаса, монтаж закладных элементов, гильз и анкерных болтов. Проверка защитного слоя арматуры и положения закладных согласно проекту.

Шаг 5. Контроль перед заливкой. Проверка геометрии опалубки и арматуры, подготовка смеси, проведение проб на осадку, организация отвода воды и утепления при низких температурах.

Шаг 6. Заливка бетона. Непрерывная заливка при больших массивах; послойная с тщательным уплотнением вибраторами при небольших объёмах. Фиксирование времени заливки, температурный контроль. При необходимости — устройство температурных камер или использование ускоряющих добавок.

Шаг 7. Выдержка и контроль набора прочности. Удаление опалубки по проектным предписаниям.

Шаг 8. Подготовка поверхности фундамента. Выравнивание мест под опорные плиты, шлифовка или нанесение выравнивающего раствора в местах установки датчиков. Проверка плоскостности, допуск по уровню в зависимости от проекта.

Шаг 9. Монтаж весовой платформы и датчиков. Установка опорных плит, монтаж тензодатчиков или плиточных опор, точная нивелировка и закрепление согласно техническим требованиям производителя датчиков. Применение проставок и регулировочных шайб для точной передачи нагрузки.

Шаг 10. Электромонтаж и прокладка кабелей. Прокладка в защитных гильзах, соблюдение экранирования и заземления, установка приборов индикации и автоматики в электрическом шкафу с защитой от влаги и перепадов напряжения.

Шаг 11. Наладка, калибровка и испытания. Функциональная проверка, статическая и динамическая калибровка с образцовыми грузами, проверка повторяемости и линейности. Составление актов измерений и отчётов.

Шаг 12. Приёмка и документирование. Оформление акта приёмки, регистрация паспорта фундамента и весовой системы, передача инструкций по эксплуатации и графикам обслуживания.

Организационные и временные ориентиры (пример): подготовка площадки — 1—3 дня; котлование и подушка — 1—3 дня; опалубка и армирование — 2—4 дня; заливка — 1 день; первичная выдержка — 7 дней до лёгких работ, 28 дней до полной эксплуатации под полными нагрузками; монтаж платформы и наладка — 2—5 дней в зависимости от сложности.

Безопасность: предусмотреть ограждения котлована, обучение персонала по работе с грузоподъёмной техникой, меры по защите кабелей и электрооборудования от влаги при проведении наладки.

Подготовка проекта, согласования и организационно-технологические мероприятия

Состав проекта должен включать рабочие чертежи фундамента с привязками, спецификацию материалов, план организации работ (ПОС) и схему временных коммуникаций. Согласования охватывают: проверку подземных коммуникаций, согласование с владельцем площадки, получение разрешений на земляные работы и ввод временных подъездов для техники.

• Необходимые документы: проектная спецификация, геотехнический отчёт, акт на отключение/перенос коммуникаций, журнал работ.
• Организация работ: поэтапный график с контрольными точками (окоп, подсыпка, армирование, заливка, выдержка), обеспечение доступа для грузоподъёмной техники и площадки для инертных материалов.
• Требования по технике безопасности: ограждение котлована, схемы движения, пункты пожаротушения, инструкции по работе с электроинструментом и бетономешалками.

Перед началом монтажных работ необходимо провести вынос осей, проверить отметки привязки от проектных реперов и согласовать допуски отклонения. Контрольная геодезическая съемка после подготовки основания фиксирует ровность и отметки для дальнейшего монтажа.

Котлование, опалубка, армирование, заливка и контроль качества бетона

Котлование выполняют по проектной глубине с учётом подушки из щебня или песка. При наличии мягких грунтов требуется их замена на несущую подложку или усиление (гравийная подсыпка, геотекстиль, сваи). Боковые откосы формируют в соответствии со строительными правилами — или устанавливают защитную опалубку.

Опалубку собирают жёстко, чтобы обеспечить проектную геометрию; стыки уплотняют, чтобы избежать утечки цементного раствора. Армирование рассчитывается проектом и должно предусматривать местное усиление под опорные плиты. Арматуру укладывают на подставках для обеспечения проектного защитного слоя бетона.

Заливку бетона производят непрерывно в пределах одной секции фундамента; уплотнение вибраторами обязательно, но с соблюдением осторожности рядом с закладными и вставками для датчиков.

Монтаж весовой платформы, выверка уровней и подсоединение датчиков

Монтаж платформы выполняют после набора проектной прочности бетона или при достижении прочности, указанной в проектных требованиях. Порядок работ:

1. Установка опорных элементов платформы и анкерных деталей по выносным знакам.
2. Установка и выверка положения грузовых клеток/балок: контроль вертикальности и продольного положения по уровню и нивелиру; допуск по уровню платформы — по паспорту весов.
3. Монтаж и позиционирование датчиков (тензодатчиков, датчиков усилия) с обеспечением плотного, ровного контакта опоры и опорной плиты; исключить перекосы, боковые нагрузки и зазоры под опорой.

Соединения между опорами и платформой выполняют в соответствии с инструкциями производителя весов: применяют установочные шайбы, компенсаторы и распорные элементы. Натяжение крепёжных соединений выполняют по паспорту; если паспорт отсутствует, фиксировать момент затяжки и не допускать самопроизвольного смещения при эксплуатации.

После механической установки проводят контрольные замеры: горизонтальность, зазоры под опорами, симметрию платформы и предварительные тесты без нагрузки для проверки целостности датчиков и механической свободы перемещений.

Особенности фундаментов для автомобильных весов

Фундамент автомобильных весов проектируется под концентрированные и перемещающиеся нагрузки, создаваемые осями и колесными группами. Основные требования: обеспечить стабильную опору для датчиков, минимизировать неравномерные осадки и сохранить геометрические параметры платформы в пределах метрологических допусков в процессе эксплуатации и при сезонных изменениях грунта.

• Жёсткость и прочность. Фундамент должен передавать нагрузки на грунт без локальных прогибов в районе опор датчиков.
• Контроль осадки. Допустимые перемещения и перекосы задаёт производитель весов и метрологические нормативы; проект должен обеспечивать их соблюдение в расчётной долговечности.
• Устойчивость к циклическим и динамическим воздействиям. Повторяющиеся проезды и торможения требуют учёта усталостных режимов в армировании и выборе бетона.
• Дренаж и защита от промерзания. Влажность и промерзание могут изменять несущую способность грунта и вызывать неравномерные осадки.
• Технологический доступ. Обеспечение доступа к опорным блокам и датчикам для калибровки и обслуживания без демонтажа платформы.

Проектная схема фундамента должна быть совместима с метрологическими требованиями весового оборудования; при расхождении приоритет — техусловия производителя весов.

Весовые мосты, многосекционные платформы и их опорные схемы

Весовые мосты могут быть цельными или состоять из секций. От опорной схемы зависит точность распределения нагрузок, удобство монтажа и возможность ремонта.

Схема опоры	Преимущества	Ограничения

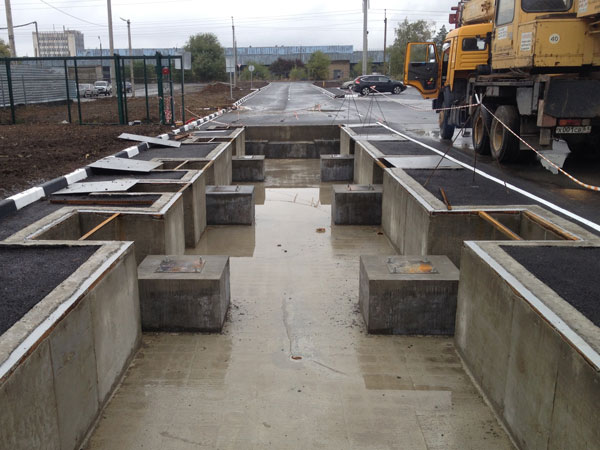

Независимые опорные блоки под каждой датчиковой опорой	Высокая метрологическая стабильность; упрощённая замена блоков	Больше земляных работ; требуется точная выверка высот
Монолитный ростверк под всю платформу	Равномерное распределение нагрузок; меньше точечных напряжений	Сложнее ремонтировать; более высокая стоимость работ
Свайно-ростверковое основание	Подходит для слабых грунтов; уменьшает осадки	Трудоёмкое устройство; необходимо расчётное сопряжение сваи-ростверк
Сборные опорные блоки (заводские)	Сокращение сроков строительства; контролируемое качество элементов	Транспортные и монтажные ограничения; швы требуют тщательной обработки

Практические требования при выборе схемы:

• Расположение опор должно совпадать с местоположением тензодатчиков платформы; проектируются выступы/плиты с учётом размеров пятна опоры.
• Поверхность опорного блока должна быть выдержана по уровню и ровности в соответствии с требованиями производителя весов; обеспечить равномерный контакт через цементный машинный раствор или компаунд.
• Обеспечить конструкционные и температурные зазоры между секциями платформы, если конструкция многосекционная, чтобы избежать передачи тепловых деформаций на датчики.
• Предусмотреть коррозионную защиту и анкерные места для удобства демонтажа и замены датчиков.

Устройство подходов, рамп и дорожных покрытий рядом с фундаментом

Подходы и подъездные пути непосредственно влияют на эксплуатацию весов: неравномерно просевшая или недостаточно прочная обочина приводит к погрешностям при взвешивании и повреждению краёв фундамента.

• Переходная жёсткость. Покрытие на подходах должно иметь близкую к фундаменту жёсткость; резкий перепад приводит к концентрации нагрузок на краю.
• Уклон и длина разгона. Горизонтальная зона перед въездом и малые уклоны (предпочтительно менее 5%) обеспечивают стабильность положения автомобиля при взвешивании.
• Решение примыканий. Край фундамента следует защищать армированной плитой или откосом с усиленным покрытием, чтобы предотвратить образование уступов и выбоин.
• Системы отвода воды. Канавы, лотки и подводящий дренаж устраняют влагу у основания, уменьшая риск просадок и размыва основания.
• Покрытия. Рекомендуем асфальтобетон или железобетонные плиты с необходимой толщиной и армированием в зависимости от интенсивности движения и нагрузок на ось.

Контрольный список при сдаче подходов:

• отсутствие линейных трещин и выбоин у примыкания;
• ровность и уклон в пределах проектных значений;
• работоспособность водоотвода и отсутствие застаивания;
• плотность уплотнения основания и соответствие толщины покрытия проекту.

Фундаменты для складских и мелкоформатных систем

Для складских весов и мелкоформатных систем (встроенные, платформенные весы для паллетных погрузчиков, лабораторные весы с монтажом в пол) требования к фундаменту отличаются меньшими объёмами земляных работ, но более строгими по точности и интеграции с напольными покрытиями и технологическими потоками.

• Тип установки. Встроенные фундаменты требуют точной глубины и обработки откосов, поверхностные — ровной и прочной плиты с анкерными местами для платформы.
• Стыки с покрытием. Необходимо обеспечить бесшовный или герметичный переход к промышленному покрытию, чтобы колёса и погрузчик не «цепляли» за пороги.
• Герметичность и влагозащита. Для склада с влажным режимом требуется гидроизоляция и пароизоляция, а также подъём точки крепления от уровня пола на величину, указанную в техдокументации.
• Деформационные зазоры. Встроенные решения должны предусматривать компенсаторы температурных расширений и доступ к датчикам без демонтажа ванны пола.

Параметр	Рекомендация для складских весов
Толщина плиты	Определяется нагрузкой и типом оборудования; для паллетных платформ обычно проектируют плиту с армированием, соответствующим осевой нагрузке погрузчика
Покрытие поверхности	Антискользящее промышленное покрытие, устойчивая к истиранию и химически стойкая при необходимости
Каналы для кабелей	Предусмотреть в зоне фундамента защитные гофротрубы или пустоты для прокладки сигнализации и питания

Практическая последовательность работ для складских фундаментов: проверка плоскостности существующего пола, выбор между врезкой и установкой поверхностной плиты, устройство гидроизоляции, заливка с контролем ровности, монтаж упорных элементов и проверка совместимости с весовой техникой и покрытием.

Встроенные решения против поверхностных установок

Встроенные и поверхностные установки решают одни и те же задачи по взвешиванию, но отличаются технологией монтажа, обслуживанием и требованиями к площадке. Ниже — практическая сводка различий и критериев выбора.

Критерий	Встроенные	Поверхностные
Уровень проезда	Платформа заподлицо с полом/покрытием, удобство заезда	Платформа над уровнем пола, требуются рампы или переходные плиты
Монтаж	Требует котлования, гидроизоляции, дренажа и дополнительной подготовки	Более простая установка на выровненную площадку, быстрая вводимость в эксплуатацию
Обслуживание	Доступ к элементам через сервисную нишу; возможны сложности при отводе воды и коррозии	Простой доступ для обслуживания и замены датчиков, меньше проблем с водой
Эксплуатация в климате	Необходима защита от промерзания и откачка воды; риск воздействия грунтовых вод	Меньше проблем с промерзанием; требуется устойчивое основание
Стоимость	Выше за счёт земляных работ и гидроизоляции	Ниже на этапе монтажа, возможны дополнительные расходы на рампы

Критерии выбора (практический подход):

• Если необходимы заподлицо движение и удобство погрузки/разгрузки — предпочтение встроенные весы; учтите дополнительные работы по дренажу и гидроизоляции.
• Если требуется мобильность установки или минимальные строительно-монтажные работы — выбирают поверхностную платформу с подъёмными/переходными рампами.
• При высоком уровне грунтовых вод, частых паводках или сильном промерзании стоит избегать pit или предусмотреть усиленные меры по гидро- и морозозащите.

Технические и конструктивные рекомендации:

• Габариты нишы и зазоры: согласовывать с паспортом весовой платформы. Типичные требования — обеспечить свободный доступ к опорным точкам и месту установки датчиков; минимальный сервисный зазор часто находится в диапазоне от 200 до 600 мм, но зависит от конструкции платформы и типа датчиков.
• Дренаж: предусмотреть самотёчный отвод воды или насосную систему; установить фильтрующий слой и колодец-слив для промывных вод.
• Гидроизоляция и антикоррозионная защита стен ниши и оголовков анкерных болтов; использовать рулонные и барьерные материалы по проекту.
• Морозозащита: теплоизоляция низа или подогрев дренажа, если глубина ниши попадает в зону промерзания.
• Доступность для обслуживания: предусмотреть люки, ступени и освещение ниши; продумать фронт работ по снятию и замене датчиков без демонтажа платформы.
• Контроль деформаций: монолитный фундамент и усиление стен ниши при высоких нагрузках; избегать передачи вертикальных и боковых сил от дорожного покрытия на опоры весов.

Интеграция с монтажом стеллажей и напольными покрытиями

Интеграция весового оборудования в складскую или производственную зону требует координации с проектами стеллажей, покрытий и технологических проходов. Приведённые ниже требования сокращают риск передачи посторонних нагрузок на весовую систему и облегчают эксплуатацию.

• Изоляция от соседних конструкций: весовая платформа не должна воспринимать нагрузки от стеллажей, колонн или конструкций пола. Между фундаментом весов и основаниями стеллажей оставить деформационный шов или установить демпфирующие прокладки.
• Выравнивание уровней: согласовать уровни покрытий так, чтобы не нарушать допустимые монтажные зазоры платформы; для заподлицо решений предусмотреть минимальные переходные фаски на границах покрытия.
• Стыки и герметизация: при встраивании в производственный пол обеспечить герметичный и ровный стык (с использованием эластичных герметиков и профилей), если требуется санитарная или влагонепроницаемая поверхность.
• Нагрузка от складской техники: учитывать маршруты погрузчиков, точки опорных нагрузок колёс и возможные удары; усилить подходы и покрытие вокруг весов, чтобы избежать локального разрушения основания.
• Доступ при калибровке и ремонте: обеспечить возможность подъезда транспортных средств и размещения калибровочных грузов; предусмотреть временные съемные покрытия или люки.
• Материалы напольных покрытий: выбирать покрытия с необходимыми параметрами сцепления и износостойкости; избегать хрупких плит в зоне опор платформы.
• Координация монтажа: согласовать с подрядчиком по весам точки анкеровки, размеры котлованов и положения стыков заранее, чтобы избежать доработок после монтажа стеллажей.

Практический чек-лист для интеграции: совместимые уровни пола, деформационные швы с каждой смежной конструкцией, доступ для обслуживания, усиленные подходы под маршруты погрузчиков, герметизация стыков.

Проверка, сертификация и ввод в эксплуатацию

Ввод в эксплуатацию комплекса «фундамент — платформа — весоизмерительная система» требует формализованной процедуры приёмки: проверка соответствия проекту, испытания нагрузками, метрологическая поверка и оформление комплектной технической документации. Операции делятся на строительную приёмку фундамента и метрологическую приёмку самого средства измерения.

• Документы для приёмо-сдаточных работ: проект фундамента, акт выполненных работ (подрядчик), геотехнический отчёт (если был), технический паспорт весов, инструкция производителя, протоколы испытаний и сертификаты материалов.
• Порядок работ при вводе в эксплуатацию: внешняя и внутренняя приемка фундамента, проверка геометрии и уровня платформы, механические испытания (нагрузочные тесты), проверка электроники и кабельных защит, метрологическая поверка/калибровка и оформление актов.
• Требования перед метрологическими испытаниями: полная сборка системы, отсутствие заметных дефектов фундамента, стабилизация бетона (если заливка новая — выдержать рекомендуемый срок набора прочности), отсутствие вибраций и движение транспортных средств в течение тестов.
• Оформление результатов: протоколы испытаний с измеренными значениями, акт приёмки фундамента, свидетельство поверки (от аккредитованной организации) или калибровочный сертификат, эксплуатационная документация и паспорт сооружения.

Калибровка, поверка и метрологические требования

Калибровка и поверка — разные операции. Калибровка определяет и документирует погрешности измерительного канала и может выполняться в технических службах предприятия при наличии эталонных средств. Поверка (верификация) — официальная метрологическая процедура, заверяемая аккредитованной организацией и необходимая для средств измерений, используемых в коммерческих или регламентированных операциях.

Поверку должны проводить организации, аккредитованные в области метрологии; калибровку можно поручать внутренним метрологическим службам при наличии сертифицированных эталонов и квалификации.

• Интервалы поверки и калибровки определяются нормативами, эксплуатационной нагрузкой и требованиями заказчика. Практически: первоначальная метрологическая приёмка после установки, затем периодичность — по регламенту производителя или требований законодательства (часто ежегодно для коммерческих весов) или чаще при высокой нагрузке/интенсивной эксплуатации.
• Ввод в эксплуатацию допускается только после положительных результатов поверки/калибровки и оформления соответствующих документов; при несоответствии — устранить причины (установку, электронику, фундамент) и провести повторную проверку.

Типичные ошибки, риски и способы их предотвращения

Частые ошибки на этапе подготовки и монтажа фундамента весов приводят к погрешностям измерений, преждевременному разрушению основания и дополнительным затратам. Перечень основных ошибок и практические меры по их предотвращению:

• Отсутствие или поверхностная геотехническая разведка. Риск: ненадежная несущая способность, неучтенные просадки. Мера: проведение буровых и испытаний до проектирования, расчёт допустимых осадок и выбор метода фундамента по результатам исследований.
• Недостаточная подготовка основания. Риск: локальные просадки и перекосы платформы. Мера: контролируемая послойная уплотнённая засыпка с протоколами испытаний плотности; при слабых грунтах — применение геотекстиля или пилотного упрочнения.
• Ошибка в проекте по нагрузкам и схемам опирания. Риск: перегрузка опорных точек и искажение результатов. Мера: согласование расчетных нагрузок с поставщиком весов, обеспечение равномерного распределения и запаса прочности.
• Нарушение технологии бетонных работ: неправильная марка, недостаточное армирование, плохой уход за бетоном. Риск: трещины, снижение прочности. Мера: подтверждённые сертификаты на смесь, контроль класса бетона и режимов выдержки, приёмка по образцам/испытаниям.
• Игнорирование дренажа и защиты от промерзания. Риск: вспучивание, разрушение подошвы. Мера: проектирование дренажных решений, утепления или заглубления подошвы ниже глубины промерзания.
• Неправильная выверка уровней и закрепления датчиков. Риск: постоянные ошибки при взвешивании. Мера: лазерная выверка, контроль вертикальности и жёсткость креплений, финальная калибровка после усадки.

Короткое правило: инвестировать в корректную разведку и контроль качества на ранних этапах дешевле, чем устранять дефекты фундамента в эксплуатации.

Экономика проекта: оценка стоимости и сроки работ

Оценка стоимости и сроков должна быть разбита по этапам и включать скрытые статьи расходов. Типовая структура бюджета:

Статья затрат	Доля в бюджете (примерно)
Геотехнические работы и проект	5—10%
Земляные работы и подготовка площадки	10—20%
Материалы (бетон, арматура, гидроизоляция)	25—35%
Опалубка, арматурные работы и монтаж	15—25%
Оборудование, монтаж весовой платформы, калибровка	10—15%
Согласования, испытания, непредвиденные работы	5—10%

Сроки работ зависят от типа фундамента и условий площадки. Приводимые ориентиры:

• Проект и согласования: 2—6 недель (включая геотехнику).
• Земляные работы и подготовка основания: 1—3 недели для типовой площадки.
• Армирование и опалубка: 1—2 недели.
• Заливка и набора прочности бетона: 3—4 недели до нагрузки; при ускоренной технологии — 7—10 дней с применением ускорителей и контроля прочности.
• Монтаж платформы, подключение и калибровка: 1—2 недели.

Запас по времени и бюджету (обычно 10—20%) необходим при неблагоприятных грунтах, загруженности подрядчиков и длительных сроках поставки материалов. Уточнённые сметы и графики формируются после геотехнического отчёта и утверждения проекта.

Факторы, влияющие на цену и способы оптимизации затрат

Ключевые факторы, формирующие стоимость:

• Состояние и тип грунта: слабые грунты повышают затраты на сваи или упрочнение.
• Габариты и проектная нагрузка фундамента: размеры определяют объём бетона и арматуры.
• Доступ к площадке и логистика: усложнённый подъезд увеличивает стоимость техники и доставки.
• Необходимость дополнительных работ: дренаж, утепление, прокладка кабелей.
• Требования по приёмке и метрологии: сертификация и аккредитованные испытания удорожают проект.

Проверенные методы оптимизации:

• Выбор рационального типа фундамента — сопоставление стоимости свайного решения и предварительного упрочнения грунта.
• Стандартизация размеров платформ и применение модульных сборных элементов для сокращения срока и трудозатрат.
• Планирование поставок и комбинирование работ для снижения простоев техники.
• Использование локальных материалов при подтверждённом качестве и поставщиках с гарантией.
• Контроль качества в процессе работ для предотвращения переделок.

Примеры типовых решений и практические кейсы

Ниже — сводка типовых решений для фундаментов весов с указанием областей применимости, основных плюсов и основных ограничений. Этот набор поможет соотнести ожидаемую технологию с реальными условиями площадки.

Тип фундамента	Применение	Преимущества	Ограничения
Котлованный монолитный	Автомобильные весы, площадки с устойчивым доступом	Высокая жёсткость, точные допуски плоскостности	Длительные земляные работы, необходимость дренажа и защиты от промерзания
Безкотловой (плита на подушке)	Складские и мелкоформатные весы, ограниченный объём земляных работ	Меньше земляных работ, сокращение сроков, проще доступ	Чувствителен к осадкам при слабых грунтах, требуется тщательное уплотнение подушки
Свайно-ростверковый	Слабые грунты, большие пролёты и тяжёлые нагрузки	Надёжность на слабых основаниях, меньшая осадка	Дороже, требуется специализированное оборудование и контроль вертикальности свай
Сборные панели/плиты	Быстрый монтаж, временные или мобильные решения	Скорость установки, заводской контроль качества элементов	Ограничения по точности сопряжений, транспортные и стыковочные работы

Типичные комплектные поставки и ожидаемые выходные документы для каждого решения:

• Проектная документация: чертежи расположения, армирования, отметки и узлы сопряжения с платформой.
• Сервисные и гарантийные документы: инструкция по эксплуатации, регламент ТО, условия гарантийного обслуживания.

Кейс 1: автомобильные весы на свайно-ростверковом основании

Задача: установка 18—24-метровой автомобильной весовой платформы на нестабильных суглинках с глубиной сезонного промерзания 1,2 м и расчетной эксплуатационной нагрузкой до 80 т на ось. Решение — свайно-ростверковое основание с монолитным железобетонным ростверком под весь пролет платформы.

Тип свай	буронабивные, диаметр 400—600 мм, глубина по несущему слою 3—6 м
Ростверк	монолитный плоский 400—600 мм, бетон B25—B30, армирование A500
Количество свай	расчетно: 6—12 в зависимости от схемы опирания платформы
Допуски	вертикальная деформация при рабочей нагрузке <5 мм, перекос <3 мм на всю длину

• Обоснование: сваи обеспечивают перераспределение сосредоточенных нагрузок от весовых мостов, ростверк выравнивает опорные плоскости и фиксирует положения датчиков.
• Монтаж: бурение свай → контроль несущей способности по каждому элементу → опалубка и арматурный каркас ростверка → заливка бетона и выдержка не менее 14 дней до снятия опалубки, 28 дней до полной нагрузки.
• Риски и меры: неравномерная осадка — проверять по геодезическим маркам до и после установки, устранять усилением местных участков; коррозия — антикоррозийное покрытие оголовков свай и защитный слой бетона 50 мм.

Критерий приёмки: выверка положения опорных пятен весовых мостов с допуском ±3 мм и проверка равномерности опорной реакции по каждой секции.

Кейс 2: встроенные складские весы в производственном цеху

Задача: встраиваемая платформа 2×2 м для контроля партий на конвейере, потолок низкий, необходимость ровного пола и интеграции с напольным покрытием. Решение — котлован с монолитным армированным фундаментом и формованными нишами для датчиков.

Размер котлована	плюс 200—300 мм по периметру от габаритов платформы
Бетон	B20—B25, толщина плиты 150—200 мм
Уровень точности	плоскостность платформы ±2 мм, зазоры для температурного расширения 5—10 мм

• Технология: вырез котлована → подготовка подушки из уплотнённого песка/щебня 150—200 мм → опалубка и армирование → заливка плиты → устройство бетонной стяжки верхнего уровня.
• Интеграция: предусмотреть слив и гидроизоляцию (эпоксидная обмазка или мембрана), кабельные каналы с люками для доступа к датчикам, фальш-пол для совмещения с покрытием цеха.
• Обслуживание: обеспечить доступ к датчикам через съёмные крышки, вентиляцию ниши при повышенной влажности и защиту от пыли и химикатов.

Принятие в эксплуатацию: проверка совпадения уровня платформы с прилегающим полом в пределах ±2 мм, испытание эталонной нагрузкой и калибровка весов по технологическим сценариям.
