Бетонное перекрытие в Воронеже

При строительстве дома каждый застройщик сталкивается с выбором типа перекрытий — от этого зависит прочность, долговечность и безопасность всего здания. Неправильный расчёт нагрузок или экономия на материалах приводит к появлению трещин, прогибам и даже разрушению конструкции. Представьте дом, где между этажами надёжное, долговечное перекрытие, способное выдержать любые нагрузки на протяжении десятилетий.

Что такое железобетонное перекрытие и его роль в конструкции дома

Железобетонное перекрытие — горизонтальная несущая конструкция, разделяющая здание по высоте на этажи. Состоит из бетона и стального арматурного каркаса, которые работают совместно: бетон воспринимает сжимающие нагрузки, а арматура — растягивающие.

Перекрытия выполняют несколько функций одновременно. Они распределяют нагрузки от мебели, людей и оборудования на стены и колонны. Обеспечивают пространственную жёсткость здания, связывая несущие стены в единую систему. Создают звуко- и теплоизоляционный барьер между этажами. В частных домах перекрытия первого этажа отделяют жилые помещения от подвала или грунта, межэтажные разделяют жилые уровни, чердачные — последний этаж от кровли.

Современные технологии предлагают два основных типа железобетонных перекрытий: сборные из готовых плит и монолитные, заливаемые непосредственно на объекте. У каждого варианта свои особенности, преимущества и ценовые характеристики.

Сборные железобетонные плиты перекрытия

Конструктивные особенности и типы плит

Сборные железобетонные плиты изготавливают в заводских условиях с точным соблюдением технологии и контролем качества. Наиболее распространены пустотные плиты перекрытия — внутри них проходят продольные цилиндрические пустоты, снижающие вес конструкции без потери прочности. Стандартная толщина таких плит составляет 220 мм, ширина — 1000, 1200 или 1500 мм, длина варьируется от 2400 до 7200 мм с шагом 300 мм.

Для частного строительства часто применяют плиты серии ПК (плиты круглопустотные) и ПБ (плиты безопалубочного формования). Плиты ПК рассчитаны на нагрузку 400-800 кг/м², что подходит для жилых домов. Для помещений с повышенными нагрузками используют полнотелые плиты или плиты с усиленным армированием.

Существуют также ребристые плиты с выступающими рёбрами жёсткости, но в частном строительстве их применяют редко из-за сложности монтажа и необходимости устройства подвесных потолков.

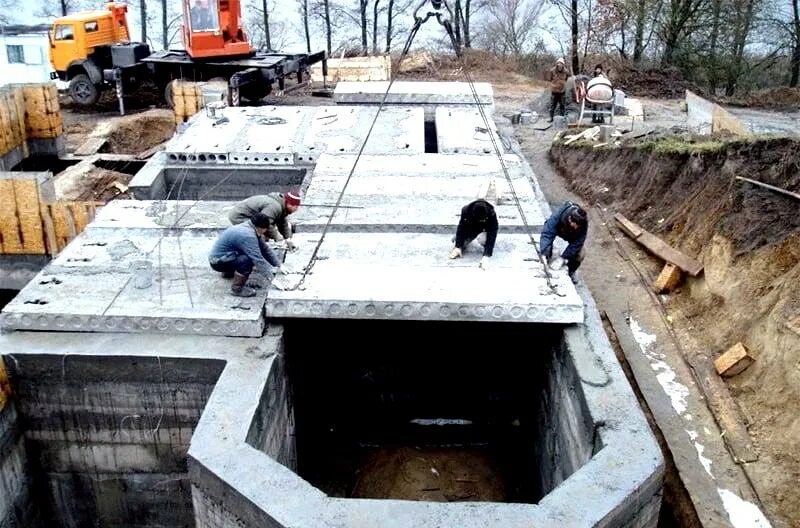

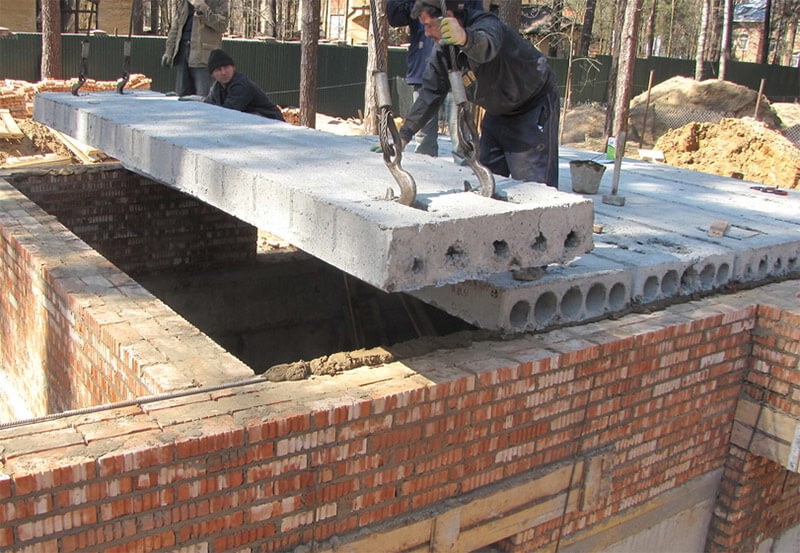

Монтаж плит перекрытия

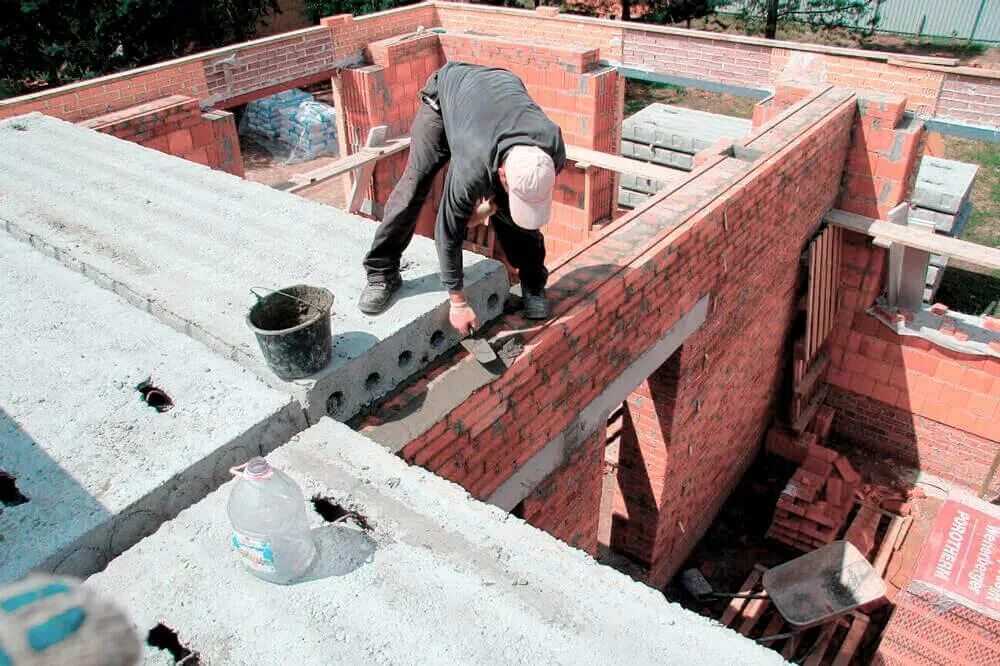

Установка сборных плит требует привлечения крана грузоподъёмностью минимум 5 тонн. Плиты укладывают на предварительно выровненный цементно-песчаный раствор слоем 20-30 мм, нанесённый на несущие стены. Опирание плиты на стену должно составлять не менее 90 мм для внутренних стен и 120 мм для наружных.

Технология монтажа включает несколько этапов. Сначала проверяют горизонтальность опорных поверхностей стен — перепад не должен превышать 10 мм. Затем раскладывают плиты согласно проекту, начиная от стен к центру помещения. Зазоры между плитами заполняют бетоном класса В15-В20. Анкерные связи соединяют плиты между собой и с несущими стенами.

После установки всех плит выполняют заделку технологических отверстий и при необходимости устраивают монолитные участки в местах, где стандартные плиты не подходят по размерам. Такие участки армируют и бетонируют одновременно с заполнением швов между плитами.

Стоимость монтажа плит перекрытия

Цена работы по монтажу плит перекрытия складывается из нескольких компонентов. Стоимость самих плит составляет от 3500 до 5500 рублей за штуку в зависимости от размера и несущей способности. Для перекрытия площадью 100 м² потребуется примерно 70-85 плит стандартного размера 1200×6000 мм.

Цена монтажа плит перекрытия за работу варьируется от 550 рублей за м². В эту стоимость входит разгрузка, установка плит краном, заполнение швов и анкеровка. Аренда крана обходится в 25000-35000 рублей за смену, в зависимости от грузоподъёмности и райна проведения работ.

Дополнительные расходы включают доставку плит — от 8000 до 20000 рублей в зависимости от расстояния, устройство армопояса по периметру стен — около 3200-3800 рублей за погонный метр, заделку торцов и монолитных участков.

Общая стоимость монтажа плит перекрытия включая материалы и работу для дома площадью 100 м² составит примерно 520000-650000 рублей. Это делает сборные плиты привлекательным вариантом при наличии подъездных путей для техники и стандартной геометрии здания.

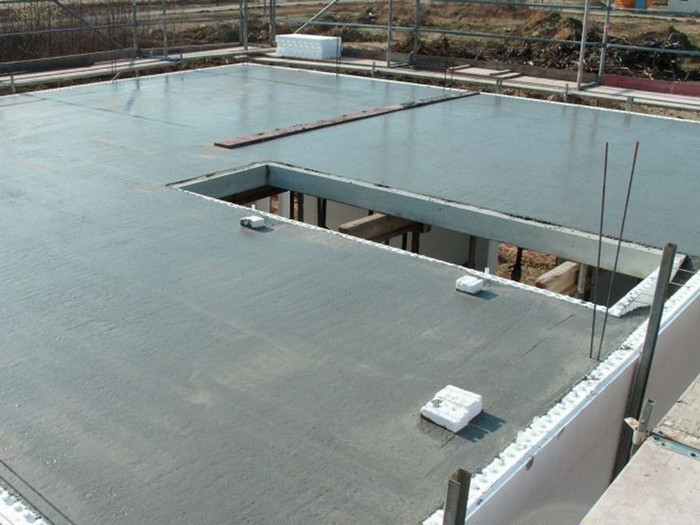

Монолитная плита перекрытия

Устройство монолитной плиты перекрытия

Монолитное железобетонное перекрытие представляет собой цельную конструкцию, заливаемую непосредственно на строительной площадке. Такая технология позволяет создавать перекрытия любой формы и конфигурации, что особенно важно для домов сложной архитектуры.

Устройство монолитной плиты перекрытия начинается с установки опалубки — временной формы, удерживающей бетон до его затвердевания. Для этого используют инвентарную опалубку из металлических или пластиковых элементов, либо изготавливают её из досок и фанеры. Опалубку устанавливают на телескопические стойки, обеспечивающие точное горизонтальное положение.

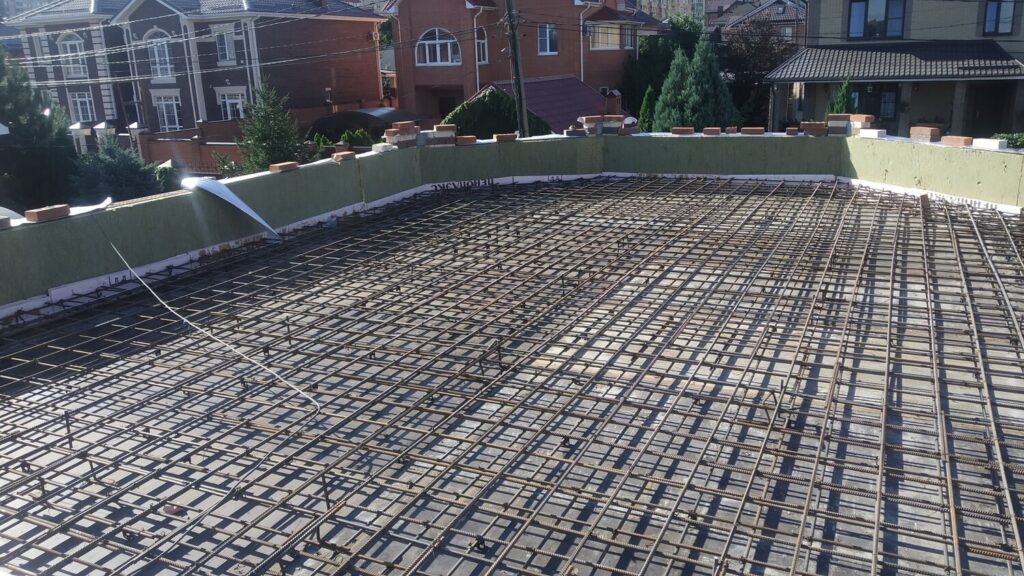

Следующий этап — монтаж арматурного каркаса из стальных стержней диаметром 10-14 мм. Арматуру укладывают в два слоя: нижний — рабочий, воспринимающий растягивающие нагрузки, верхний — конструктивный. Стандартный шаг арматурной сетки составляет 150-200 мм в обоих направлениях. Защитный слой бетона до арматуры должен быть не менее 20 мм снизу и 15 мм сверху.

Толщина монолитной плиты перекрытия рассчитывается исходя из пролёта и нагрузок. Для жилых домов типичные значения: при пролёте до 4 метров — 150 мм, до 6 метров — 180-200 мм, свыше 6 метров — 200-250 мм. При опирании на колонны толщину увеличивают в зоне опоры до 300-400 мм, формируя капители.

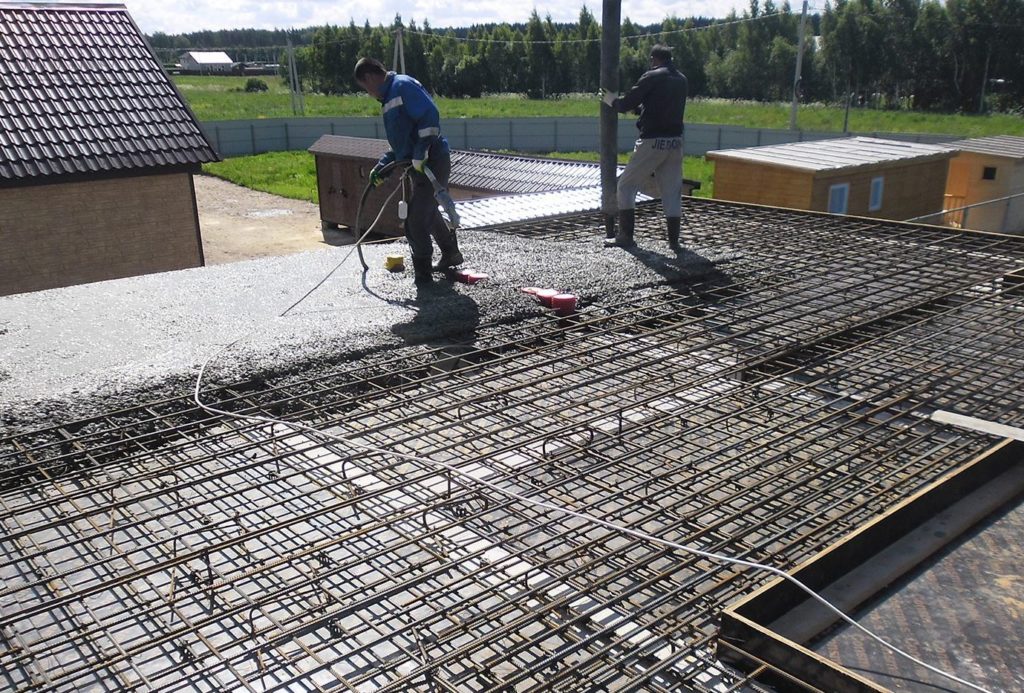

Заливка монолитной плиты перекрытия

Бетонирование монолитного перекрытия выполняют за один приём, без технологических перерывов. Используют товарный бетон класса не ниже В20 (М250) с подвижностью П3-П4, что обеспечивает хорошую укладываемость смеси.

Заливка перекрытий начинается от дальнего угла и ведётся полосами шириной 2-3 метра. Бетон подают автобетононасосом или бадьёй с краном. При укладке смесь тщательно уплотняют глубинными вибраторами, удаляя воздушные пузыри и обеспечивая плотное прилегание к арматуре.

Особое внимание уделяют местам опирания на стены и колонны — здесь необходимо особенно качественное уплотнение. После заливки поверхность выравнивают виброрейкой или вручную правилом.

Уход за свежезалитым бетоном критически важен для набора прочности. В первые 7-10 дней поверхность регулярно увлажняют и накрывают плёнкой, предотвращая быстрое испарение влаги. При температуре выше +25°C полив выполняют каждые 3-4 часа. Снятие опалубки допускается после набора бетоном 70% проектной прочности — обычно через 21-28 дней при нормальных условиях.

Цена работ по устройству монолитного перекрытия

Стоимость монолитного перекрытия за м² зависит от толщины плиты, сложности армирования и условий работы. Цена работы монолитного перекрытия без материалов составляет от 2200 до 4200 рублей за м². Сюда входит установка и демонтаж опалубки, вязка арматуры, приёмка и укладка бетона.

Стоимость материалов рассчитывается отдельно.

Услуги автобетононасоса стоят 32000-38000 рублей за смену.

Общая цена монолитного перекрытия под ключ для дома площадью 100 м² составит 580000-750000 рублей в зависимости от толщины плиты. Заливка плиты перекрытия цена за м² с материалами и работой получается в диапазоне 5800-7500 рублей.

Монолитные плиты перекрытия с колоннами

Особенности каркасно-монолитной системы

Для зданий большой площади и высокой этажности применяют систему с колоннами и монолитной плитой перекрытия. Нагрузки передаются не на стены, а на вертикальные опоры — колонны, что позволяет создавать свободные планировки и большие пролёты.

Колонны изготавливают из монолитного железобетона сечением от 300×300 мм до 600×600 мм в зависимости от нагрузок. Армируют их продольной арматурой диаметром 16-20 мм и поперечными хомутами. Шаг колонн обычно составляет 4-8 метров.

В месте опирания плиты на колонну формируют утолщение — капитель, которая увеличивает площадь контакта и предотвращает продавливание плиты. Размер капители в плане составляет 1,5-2 диаметра колонны, толщина увеличивается до 300-500 мм против 180-220 мм основной плиты.

Армирование в зоне колонн усиливают дополнительной арматурой. Верхнюю рабочую арматуру размещают плотнее — с шагом 100-120 мм вместо стандартных 200 мм. Это компенсирует отрицательные изгибающие моменты, возникающие над опорой.

Строительство монолитной плиты перекрытия с колоннами

Технология строительства начинается с бетонирования колонн. Их заливают на высоту этажа, оставляя выпуски арматуры для связи с перекрытием. После набора прочности колоннами (минимум 70%) монтируют опалубку перекрытия.

Опалубку устанавливают на телескопические стойки, опирающиеся на перекрытие нижнего этажа или грунт. Под капители монтируют дополнительную опалубку нужной формы. Затем вяжут арматурный каркас, уделяя особое внимание узлам сопряжения с колоннами.

Бетонирование ведут непрерывно, начиная с капителей и продолжая основную плиту. Важно обеспечить монолитность соединения колонны и перекрытия — это достигается тщательным уплотнением бетона в зоне контакта.

Снятие опалубки выполняют через 28 дней, когда бетон наберёт проектную прочность. Стойки под капителями убирают в последнюю очередь.

Преимущества и стоимость

Система с колоннами и монолитной плитой даёт архитектурную свободу — можно менять планировки на разных этажах без привязки к несущим стенам. Пролёты до 8-10 метров позволяют создавать просторные помещения без промежуточных опор.

Стоимость такой системы выше традиционной — цена работы составляет 3800-5800 рублей за м² перекрытия плюс 11000-18000 рублей за погонный метр колонны с учётом материалов и работы. Для здания 200 м² с 16 колоннами высотой 3 метра общие затраты составят около 1,7-1,9 млн рублей.

Сравнение монолитных сплошных плит и сборных перекрытий

Критерии выбора технологии

Выбор между монолитным и сборным перекрытием определяется несколькими факторами. Геометрия здания — главный критерий. Для домов стандартной прямоугольной формы с пролётами до 6 метров оптимальны сборные плиты. Сложная конфигурация, эркеры, криволинейные стены требуют монолитного решения.

Доступность участка влияет на возможность использования крана. Узкие улицы, плотная застройка, отсутствие подъездных путей делают монтаж готовых плит проблематичным. Монолитное перекрытие можно выполнить с минимальным набором техники — потребуется только бетононасос или даже ручная подача бетона при небольших объёмах.

Сроки строительства различаются существенно. Монтаж сборных плит на дом 100 м² занимает 1-2 дня. Устройство монолитного перекрытия требует 5-10 дней на монтаж опалубки и армирование, 1 день на заливку и 28 дней на твердение бетона до распалубки. Однако при монолите можно продолжать другие работы параллельно.

Несущая способность монолитной плиты выше за счёт совместной работы всей конструкции. Она выдерживает 800-1200 кг/м² против 400-800 кг/м² у стандартных пустотных плит. Для помещений с тяжёлым оборудованием монолит предпочтительнее.

Звукоизоляция и теплоизоляция

Звукоизоляционные характеристики монолитного перекрытия лучше благодаря отсутствию швов и большей массе. Индекс изоляции воздушного шума составляет 52-54 дБ против 47-50 дБ у пустотных плит. Однако пустоты в сборных плитах обеспечивают лучшую теплоизоляцию — сопротивление теплопередаче R=0,9-1,2 м²·°C/Вт против 0,4-0,6 м²·°C/Вт у монолита толщиной 200 мм.

Для достижения нормативных требований по теплоизоляции перекрытия над подвалом или под холодным чердаком в обоих случаях требуется дополнительное утепление. Используют плиты из пенополистирола или минеральной ваты толщиной 100-200 мм в зависимости от климатической зоны.

Технологические нюансы устройства перекрытий

Технологические отверстия и проёмы

Для инженерных коммуникаций в перекрытиях предусматривают технологические отверстия. В монолитных плитах их формируют на этапе бетонирования, закладывая пластиковые или металлические гильзы нужного диаметра. Расположение отверстий планируют заранее согласно проекту.

В сборных плитах для небольших отверстий (до 150 мм) можно выполнить сверление или вырубку по месту. Крупные проёмы предусматривают на этапе монтажа, используя плиты меньшей длины и формируя монолитные участки с усиленным армированием.

Категорически запрещается вырезать отверстия в зоне опирания плит — на расстоянии менее 500 мм от края. Это может привести к обрушению. Также нельзя повреждать рабочую арматуру при сверлении — предварительно определяют её расположение специальным прибором.

Особенности зимнего бетонирования

Заливка монолитного перекрытия при отрицательных температурах требует специальных мероприятий. Применяют бетон с противоморозными добавками, позволяющими смеси твердеть при температуре до -15°C. Стоимость такого бетона на 20-30% выше обычного.

Дополнительно выполняют прогрев бетона электродами или тепловыми пушками, укрывают опалубку теплоизоляционными материалами. Эти меры увеличивают цену работ монолитного перекрытия на 30-50%. Срок твердения при отрицательных температурах увеличивается до 40-50 дней.

Монтаж сборных плит при морозе технически проще — главное обеспечить качественное замоноличивание швов раствором с противоморозными добавками. Работы возможны при температуре до -20°C.

Расчёт стоимости перекрытия для частного дома

Объём работ влияет на цену за единицу — чем больше площадь перекрытия, тем ниже удельная стоимость. При площади свыше 200 м² можно получить скидку.

Сезонность строительства сказывается на ценах. Зимой спрос ниже, бригады могут предложить скидку 15-20%, но дополнительные расходы на зимнее бетонирование нивелируют эту выгоду. Оптимальный период — поздняя весна и лето.

Сложность проекта увеличивает стоимость. Нестандартные формы, балконы, консольные участки требуют дополнительного армирования и более квалифицированной работы, что повышает цену на 20-35%.

Контроль качества и приёмка работ

Что проверять при монтаже сборных плит

Приёмка смонтированных плит перекрытия включает проверку нескольких параметров. Горизонтальность поверхности контролируют нивелиром — отклонение не должно превышать 5 мм на 10 метров. Опирание плит на стены проверяют визуально и промером — минимум 90 мм для внутренних стен.

Качество заполнения швов оценивают по отсутствию пустот и трещин. Бетон должен плотно заполнять все пространство между плитами. Анкеровка плит между собой и со стенами — обязательное требование, проверяют наличие сварных или вязаных соединений арматурных выпусков.

Отсутствие трещин на поверхности плит критично для несущей способности. Волосяные трещины шириной до 0,1 мм допустимы, более широкие требуют обследования и возможной замены плиты.

Контроль монолитного перекрытия

При устройстве монолитной плиты контроль ведут на каждом этапе. Установка опалубки проверяется по горизонтальности, прочности и жёсткости конструкции. Стойки должны стоять вертикально, без наклонов. Прогиб опалубки под собственным весом не допускается.

Армирование контролируют по диаметру стержней, шагу укладки и толщине защитного слоя бетона. Используют специальные пластиковые фиксаторы «стульчики», обеспечивающие зазор между арматурой и опалубкой не менее 20 мм снизу.

Качество бетона проверяют по паспорту, прилагаемому к каждой партии. Класс бетона, подвижность и время изготовления должны соответствовать проектным требованиям. При сомнениях отбирают контрольные образцы для испытаний в лаборатории.

Уплотнение бетона вибратором должно быть равномерным — вибратор погружают с шагом 300-400 мм, время вибрирования в одной точке 15-30 секунд. Перевибрирование недопустимо — приводит к расслоению смеси.

После распалубки проверяют отсутствие раковин и трещин. Мелкие дефекты ремонтируют цементным раствором, крупные могут потребовать усиления конструкции.
